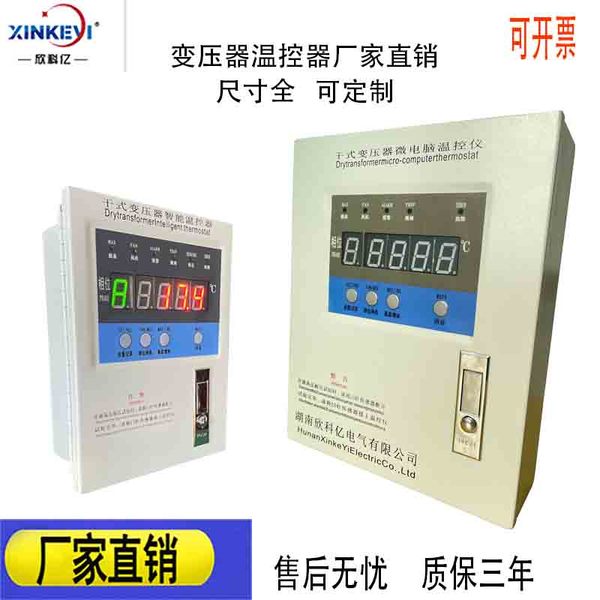

SCB12-800KVA干式变压器专用温度控制器壁挂式安装

SCB12-800KVA干式变压器专用温度控制器壁挂式安装

干式变压器温度控制器简称（干变温控器），它是一款全自动式保护干式变压器安全运行同时延长干式变压器的使用寿命的一款温度控制器。利用提前埋在变压器绕组的PT100温度传感器，来实时的监测变压器的运行温度，根据温升来自动的启动干式变压器冷却风机，来给变压器进行降温处理，同时还具有高温度报警，超高温度跳闸等自动保护措施。由于该干变温控器采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。同时温控器还具有“黑匣子”功能，可记录停电时绕组的温度及本机的工作状态，可同时记录四次。

SCB12-800KVA干式变压器专用温度控制器壁挂式安装

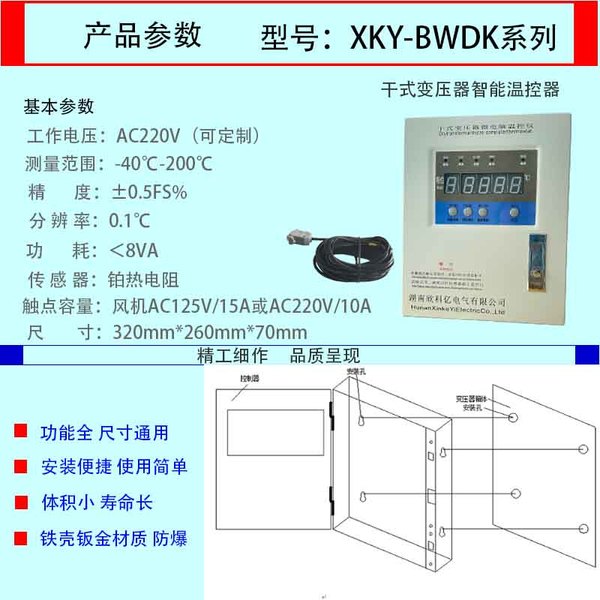

技术要求

1.使用条件

环境温度：-10℃～+55℃；相对温度：5-95%；大气压：60-160KPa；工作电压：AC170-AC250V（48-60Hz）

2.测量范围：-40.0-200℃

3.分辩率：0.1℃

4.测量等级：0.5级

5.控制精度：1℃

6.功    耗：＜8VA

7.重    量：＜3Kg

8.传感器参数：Pt100/铂热电阻（B级）

9.抗干扰性能：符合JB/T7631标准

SCB12-800KVA干式变压器专用温度控制器壁挂式安装

干式变压器温度控制器功能介绍

1、显示方式：检测并巡回展示三相线包或（铁芯）温度巡回显示时每相显示约8秒。

2、故障声光报警：传感器故障时报警

3、风机启动和关闭功能：风机自动启停。

4、超温报警功能：三相线包绕组中有一相温度达到设定的超温报警温度时报警。

5、自动跳闸功能：当三组线包绕组中有一相达到设定的跳闸温度值时启动跳闸电路。

6、手动启动关闭风机功能：可手动启动和关闭风机。

7、风机定时检测功能：可设定风机的定时启动时间

8、铁芯温度：增加一路铁芯测温度，单独控制
