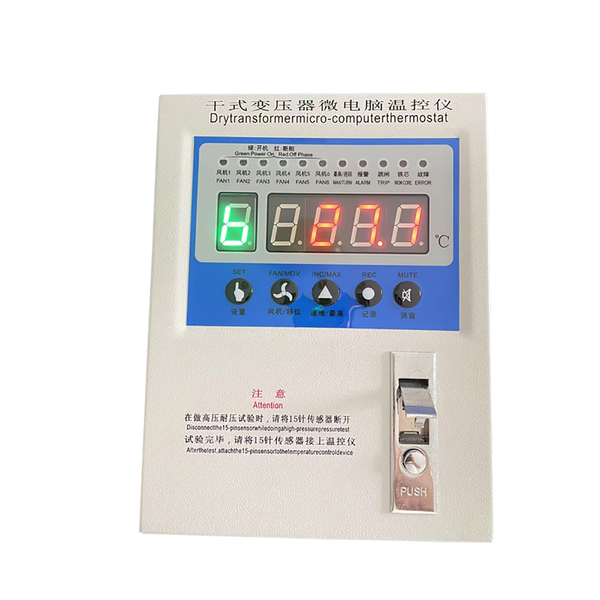

欣科亿品牌XKY-6L4K260干式变压器温度控制器除了市面上通用功能外，还增加了自动检测风机功能，它能检测到风机的好坏（故障），风机没有接好或松

动等。当干式变压器温度控制器检测到高温时，在启动风机的时间内会对6路风机进行自动的检测，如果有风机损坏或者没有接好，温控器面板相对应的指示灯就会亮起，如风机被别的东西卡住，一直运行不了，避免风机电机的损坏，此时温控器便会自动的停止该风机的输出控制，面板指示灯也会相应的亮起，同时温控器也会发出嘀嘀的蜂鸣声，在自动保护的情况下还能提醒相关的值班人员进行相关的处理。10KV干式变压器温度控制器 自动检测风机断线报警原理技术参数：

1 测温范围：-30℃—200℃　　　　　　　　　　

2 测温精度：0.5%FS±1个字

3 分辨率：0.1℃

4 工作电压：AC176Ｖ～AC242Ｖ（50Hz）　　

5 功耗：5VA

6 传感器：四支PT100铂热电阻

7 继电器触点容量：10A/250VAC

8 仪表重量：＜3Kg

主要功能：

1、具有三相线包温度和环境（或铁芯）温度的巡回显示及切换功能。

2、环境（或铁芯）温度控制功能

3、自动风机控制功能

4、三相温度超温报警功能

5、三相温度超高温跳闸功能

6、铁芯高温度报警输出功能

7、传感器故障自检功能

8、风机定时启/停的功能

9、风机故障检测功能

10 、门开关检测功能

11 、报警音消除功能

12 、“黑匣子”功能：记录近4次断电时刻三相线包温度、铁芯温度和控制器的工作状态，以备查询。

13 、“模拟检测”功能：可手动检测温控器的各项功能。

14、 通讯功能：具有RS485接口，内置MODBUS协议。

15、 电流输出功能：具有4-20MA电流输出，对应温度0-200°C。
